Summa F-series vlakbed snijtafels

Login to see prices

Product beschrijving



De Summa F-Series vlakbed snijtafels en freesmachines bieden signmakers een betaalbare én betrouwbare oplossing voor het afwerken van zowel flexibele als harde materialen.

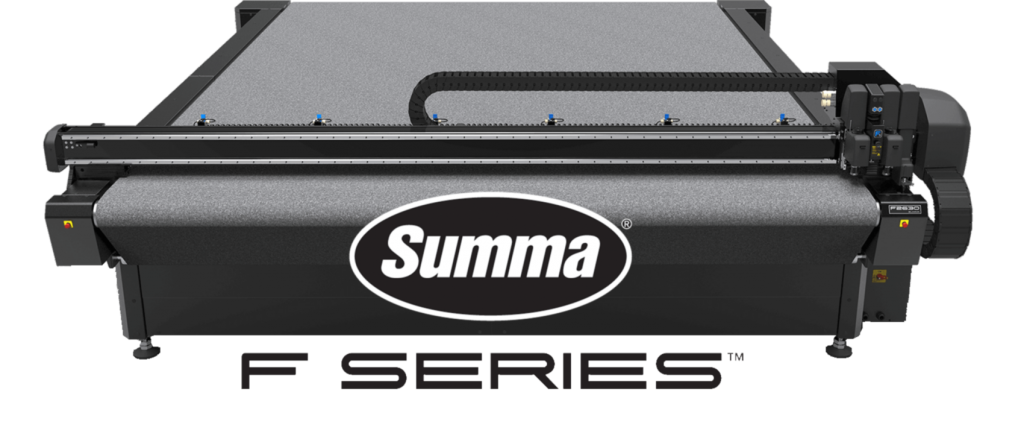

Summa F-series vlakbed snijplotters

Resultaat van 30 jaar ervaring

Met de F Serie beschikt Summa over een productlijn, die gebaseerd is op 30 jaar ervaring in het bouwen van ’s werelds beste snijplotters. Deze geavanceerde snijtafels snijden zowel harde materialen als flexibele materialen en kunnen met een ruim arsenaal aan tools om te snijden of te frezen worden uitgerust.

Op de modulaire kop kunnen gelijktijdig 3 modules gemonteerd worden waarvan de gereedschappen snel en eenvoudig gewisseld kunnen worden. Dankzij de automatische gereedschapsherkenning en de digitale en mechanische druk- en dieptecontrole kan er foutloos en uiterst precies gesneden worden in een brede waaier van materialen. Deze F-series vlakbed snijtafels zijn dan ook voor diverse toepassingen inzetbaar.

De tafels zijn robuust gebouwd en geschikt voor hoge productiesnelheden (snijbewegingen mogelijk tot 1000 mm / seconde), jarenlang intensief gebruik en een uiterst preciese werking (precisie van 0.05 % van de beweging, met een minimum van 0.05 mm).

Aanzienlijk voordeliger dan Zund en Esko Kongsberg tafels

De Summa F-Series snijtafels bieden belangrijke financiele voordelen tegenover vergelijkbare snij- en freestafels van Zund of Esko Kongsberg. Echter qua mogelijkheden, snelheid en gebruiksgemak dienen de Summa F1612, F1432, F1832, F3220 & F3232 zeker niet onder te doen, integendeel.

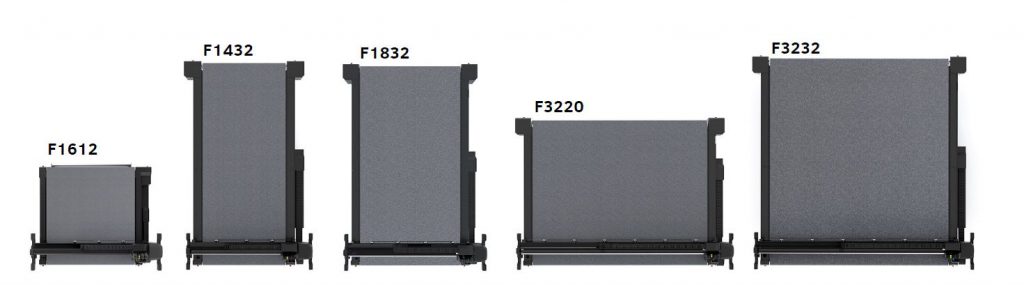

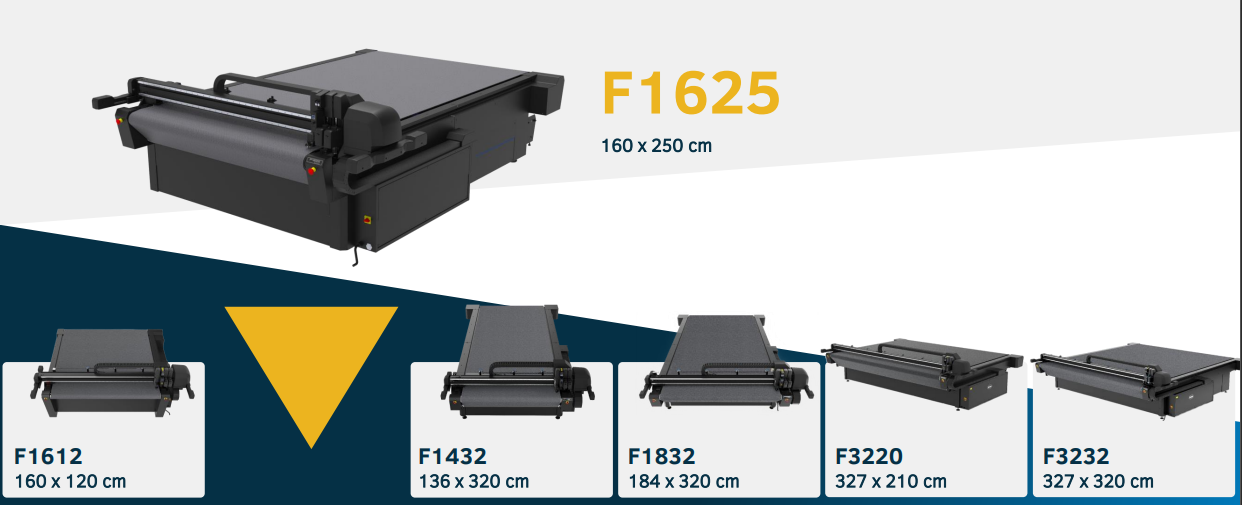

De Summa snijtafels zijn beschikbaar in 6 verschillende afmetingen

  • De Summa F1612 met snijbereik van 160 x 120 cm.
  • De Summa F1432 met snijbereik van 137 x 320 cm..
  • De Summa F1832 met snijbereik van 184 x 320 cm.
  • De Summa F3220 met snijbereik van 327 x 210 cm.
  • De Summa F3232 met snijbereik van 327 x 320 cm.

De tafellengte betekend echter geen beperking. Om langere panelen of materialen op rol te verwerken zijn de tafels uitgerust met een geavanceerd doorvoersysteem.

Standaard uitrusting modulair uit te breiden

De Summa F-Serie snijtafels zijn standaard uitgerust met een sleepmodule en Summa’s camerasysteem voor het accuraat contoursnijden in zowel flexibele als in harde materialen.

De sleepmodule kan worden voorzien van een tekenpen of van een mes waarmee een verticale snijdruk tot 600 g kan worden gerealiseerd.

Een steeds groeiend aanbod aan modules & bijhorende gereedschappen breidt de mogelijkheden van de F Serie gestaag uit zodat een op maat gemaakte machine perfect afgestemd wordt op uw specifieke toepassing.

Multifunctionele snijkop voor 3 modules

De Multifunctionele snijkop biedt plaats voor 3 modules en is standaard uitgerust met een laserpen voor positionering en een geintegreerd camerasysteem voor herkenning van contourmarkeringspunten. Voor deze snijkop zijn een groeiend aantal modules beschikbaar, elk in functie van specifieke toepassingen.

  • Een Sleepmes module die eventueel ook met een tekenpen kan worden uitgerust.
  • Een tangentiele module, die uitgerust kan worden met diverse tangentiele tools om te snijden, oscillerend te snijden, te rillen, V-cuts uit te voeren, … .
  • Een roterende module met een gemotoriseerd roterend mes dat zich voornamelijk leent voor het snijden van textiel, vliesdoek & verpakkingsschuim.
  • Een Kress Freesmodule met een 1 kilowatt motor, geschikt voor het verwerken van de meeste plaatmateriaalsoorten die in de signindustrie gebruikt worden.
  • Een hoogfrequent Freesmodule met meer vermogen waarmee nog hardere materialen verwerkt kunnen worden.

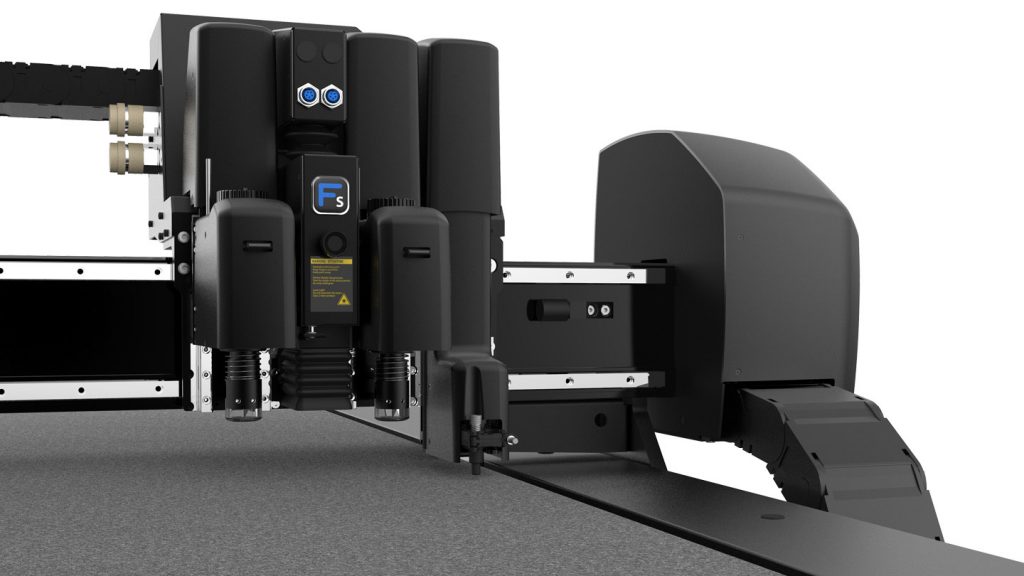

Summa F-series snijtafels - tangentiele snijkop



Meer gedetailleerde info over de verschillende snij- en freesopties vindt u in de TAB “Beschikbare tools“.

Auto Depth Control

Uniek bij de Summa snijtafels is de ADC-unit die automatisch het mes op de optimale diepte gaat afstellen. Hiermee worden dure fouten door het foutief instellen van de de mes- of freesdiepte vermeden en bekomt met altijd een optimaal resultaat.

De automatische dieptecontrole (ADC) vereenvoudigt het wisselen van tools, mesjes of frezen aanzienlijk en maakt het wisselen van tools aanzienlijk sneller.

De ADC meet in enkele seconden de onderste positie van mes of frees uiterst nauwkeurig op en stelt de neerwaartse positie van de tool in op het niveau van de vlakbedtafel. Een unieke kostenbesparende eigenschap die men enkel bij deze Summa tafelplotters terugvindt.



Geavanceerd roldoorvoersysteem

De Summa F-series snijtafels zijn te voorzien van een doorvoersysteem waarmee rollen tot 50 meter lengte kunnen worden verwerkt. Volledige rollen posters, stickers, textiel kunnen met minimale tussenkomst van de operator worden uitgesneden.

Dit systeem omvat een transportband, een rolhouder, pneumatische mediatransportklemmen die het materiaal tegen de transportband drukken opdat het precies kan worden verplaatst en naar keuze een een opwikkelaar, die het verwerkte materiaal terug opwikkeld, of een opvangkorf.

Geavanceerde vacuuümtafel met indeling in zones

Tijdens het snijden wordt het materiaal op een Summa F-series snijtafel op zijn plaats gehouden door een vacuümpomp die het materiaal aanzuigt. Deze vacuümpomp is voorzien van een geluidsdemper zodat de geluidsoverlast van de pomp geminimaliseerd wordt.

De vacuümzone wordt na het plaatsen van het te versnijden materiaal automatisch aangepast in de breedte zodat er geen valse lucht wordt aangezogen en het vacuüm maximaal functioneert.

Bij de F1432, F1832, F3220 en F3232  is het werkgebied opgedeeld in zones. Elke zone kan automatisch geactiveerd of gedeactiveerd worden.

  • F1432 – 6 zones
  • F1832 – 8 zones
  • F3220 – 7 zones
  • F3232 – 14 zones

De vacuümpompen zijn aangepast aan de grote van de tafel. Bij de F1620 is een vacuümpomp voorzien van 1.3 kW, de F1432 beschikt over een vacuümpomp van 2.2 kW en de F1832 beschikt elk over 2 pompen van 2.2 kW.

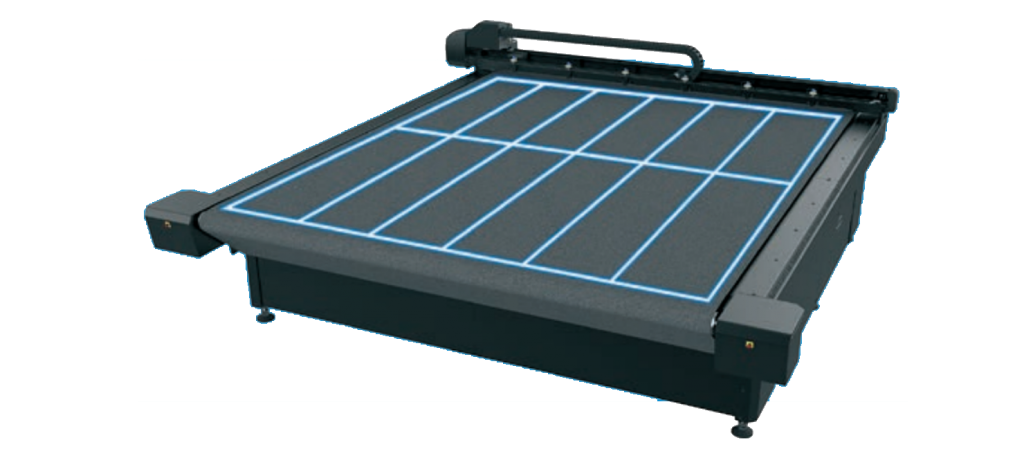

vacuumzones bij de Summa F-series computergestuurde snijtafelsExtra productiviteit dankzij de tandem functie

Deze tandemfunctie laat toe om de tafel op te delen in een voorste en een achter gedeelte. Tijdens het verwerken van materiaal in het ene gedeelte kunnen materialen verwijderd en geladen worden op het andere gedeelte, waarmee de workflow geoptimaliseerd wordt en de productiviteit stijgt. Deze functie is aanwezig op de F1432 en F1832.

Dankzij de verlenging van de transportband, is het verwerken van snij-ontwerpen, die veel langer zijn dat het werkelijke snijoppervlak van de Summa F1612, een kinderspel. Zodra het eerste deel van de job is afgewerkt, beweegt de transportband het gesneden materiaal naar de verlenging vooraan. Zo kan het materiaal makkelijk worden verwijderd terwijl de machine het volgende deel van de job begint te snijden. Inactieve periodes worden zo tot een minimum herleid.

Diverse veiligheidsvoorzieningen

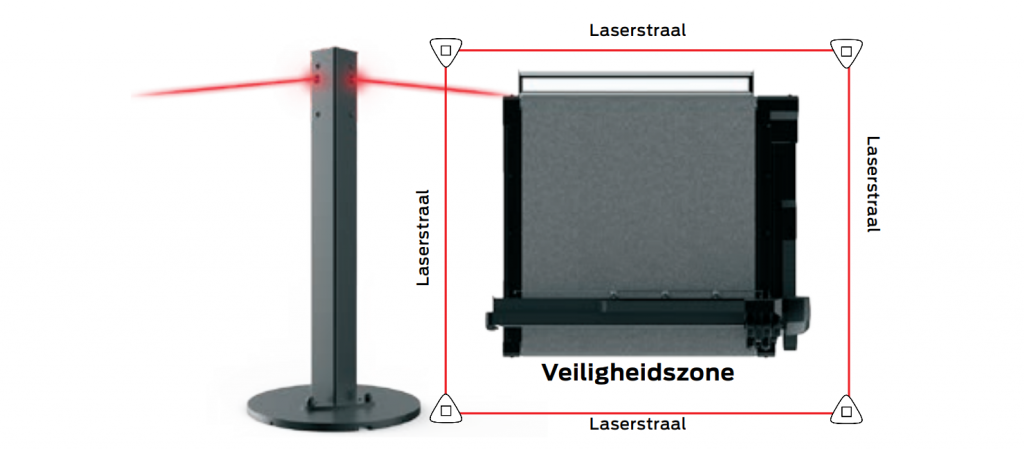

Een systeem van laserstralen omringt de Summa F-series snijtafel en controleert dit omlijnde gebied op externe bewegingen. Bij het onderbreken van de laserstraal, ongewild of opzettelijk, wordt het snijproces gepauzeerd. Door een simpele actie van de operator kan het snijproces hervat worden zonder verlies van data.

Summa F-series vlakbed snijtafels - veiligheidspalen

Verder is de tafel uitgerust met vier noodstoppen die, indien nodig, het snijproces volledig onderbreken en zo de veiligheid garandeert van de operator en omstaanders.

Fouten vermijden dankzij tools met barcodecontrole

De tools die in de tangentiele module kunnen worden geplaatst zijn voorzien van een barcodesticker die automatisch door de module wordt uitgelezen. Het systeem checkt indien het over de correcte module beschikt in functie van deze geselecteerd in de software en gaat enkel van start indien er een match is.

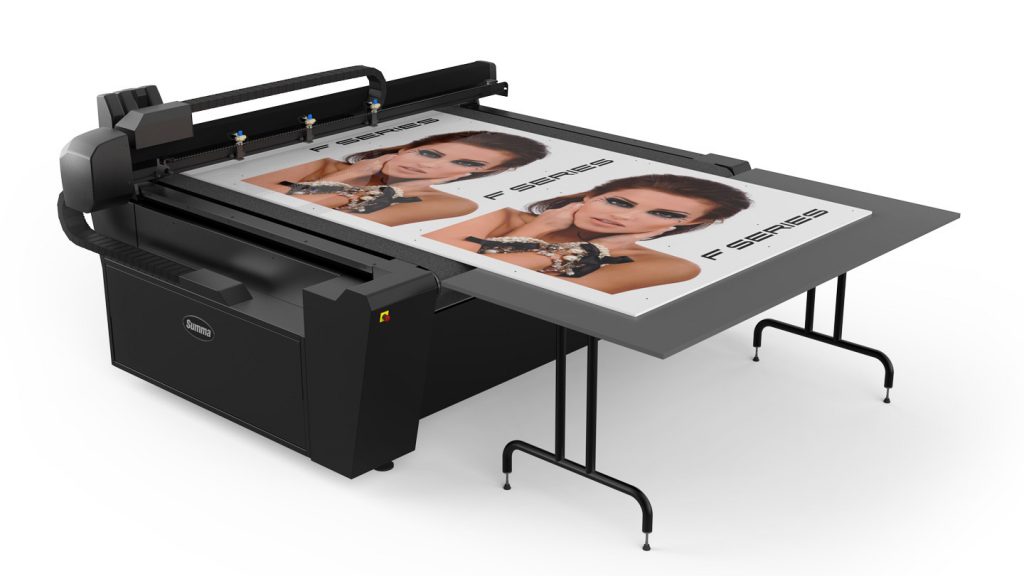

Summa extension tables

Door de Summa F1612 uit te breiden met verlengtafels kan het werkgebied ook worden uitgebreid voor plaatmaterialen. In combinatie met het transportbandsysteem en de pneumatische mediatransportklemmen kan plaatmateriaal dat langer is dan de tafel in delen worden verwerkt, waarbij het materiaal telkens wordt doorgevoerd.

Wanneer deze robuste tafels niet in gebruik zijn kunnen ze worden ingeklapt.
De tafels kunnen zowel voor als achter het toestel gemonteerd worden.

Summa F-series vlakdbed snijplotters - extension tables

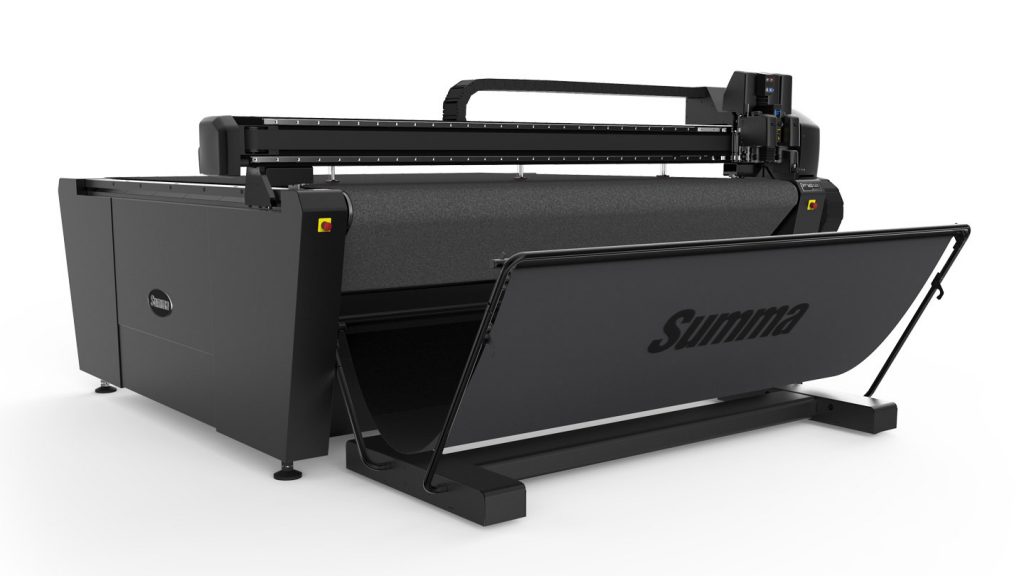

Robuust gebouwde opvangkorf

De Opvangkorf is een handig hulpmiddel om uitgesneden stukken of afvalmateriaal op te vangen en zo de werkplaats proper te houden. Deze korf wordt op stevige wieltjes gemonteerd zodat deze makkelijk te verplaatsen is. Magneten houden de trolley in positie wanneer deze vooraan de tafel wordt geplaatst.

Het voorste gedeelte kan gekanteld worden zodat de Summa snijtafel makkelijk bereikbaar blijft voor de operator.

Summa F-series vlakbed snijtafels - opvangbak

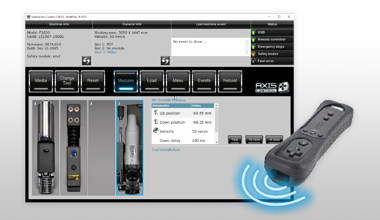

Axis control software

De software Axis Control wordt standaard bij de F-Serie geleverd en geeft u de volledige controle over uw Summa vlakbed snijtafel.

De layout van Axis Control is geoptimaliseerd voor gebruik met een aanraakscherm. Door middel van de afstandsbediening* kan de operator zich vrij rond de tafel bewegen terwijl hij de instellingen wijzigt.

axis-control software voor Summa vlakbed snijtafels

*Deze afstandsbediening kunt u separaat bestellen.

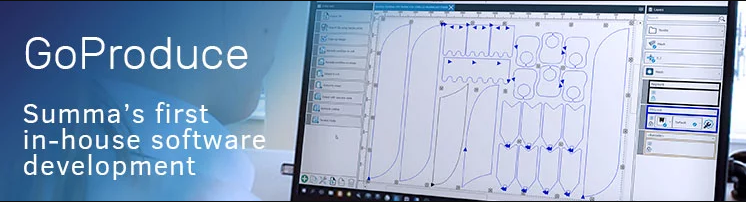

Summa GoProduce Software

De gebruiksvriendelijke software GoProduce maakt deel uit van Summa’s GoSuite software platform en is ontwikkeld voor de F-Serie operator teneinde jobs op de meest eenvoudige en gemakkelijke manier te verwerken. De software bevat een uitgebreid scala aan belangrijke functionaliteiten en een moderne interface met verbeterde navigatie, waardoor gebruikersfuncties snel en intuïtief kunnen vinden en bedienen.

Functionaliteiten
GoProduce is plug & play software en biedt de volgende functionaliteiten:

  • Flexibele en aangepaste import van bestanden om een soepele print- en snijwerkstroomintegratie te garanderen
  • Uitgebreide materiaaldatabank, waarmee automatische selectie van bijpassende tool mogelijk is
  • Geïntegreerde tutorials voor directe ondersteuning , ook beschikbaar op YouTube
  • Registratie van vierkante of ronde markeringen, ondersteunt alle rips en pdf-formaten

Om een eenvoudige integratie en implementatie wereldwijd te garanderen, heeft het Summa-ontwikkelingsteam ervoor gezorgd dat de software dat ook heeft gedaan:

  • Een moderne look and feel met een intuïtieve interface en eenvoudige navigatie.
  • Eenvoudige actiesets voor een snelle geautomatiseerde productie
  • Slimme opties voor snelle routing en snelle probleemoplossing
  • Een op maat gemaakte en uitgebreide materiaaldatabase
  • Workflows en functies gedefinieerd en aanpasbaar aan de behoeften van de klant

Plug and play

De software is speciaal ontworpen om plug and play te zijn, zonder dat er hardware-installatie nodig is. Gebruikers installeren eenvoudigweg de stuurprogramma’s, activeren hun abonnement online en beginnen te werken.

PLM Packlib bibiliotheek met verpakkingsmodellen

De PLM Packlib* voor Summa F-series vlakbed snijtafels is een bibliotheek rijkelijk gevuld met verpakkingsmodellen die geschaald kunnen worden naargelang uw wensen. De meest populaire verpakkingsstandaarden FEFCO (golfkarton) en ECMA (vouwkarton) zijn inbegrepen. Ook beschikbaar zijn enkele POS-ontwerpen en diverse meubelontwerpen voor stevig karton (reboard, xboard, …).

Doos/ontwerp afmetingen en materiaaldikte zijn parametrisch. Met een paar muisklikken zijn de correcte snij- en vouwlijnen aangemaakt. Deze lijnen kunnen geëxporteerd worden naar een Illustrator file met inbegrip van de lagen, klaar voor het grafisch ontwerp. Deze ‘Summa versie’ biedt de optie om een OXF file te generen die onmiddellijk beschikbaar is om in SummaFlex te gebruiken.

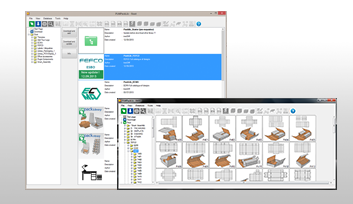

PackLib bibliotheek voor Summa F-series vlakbed snijtafels

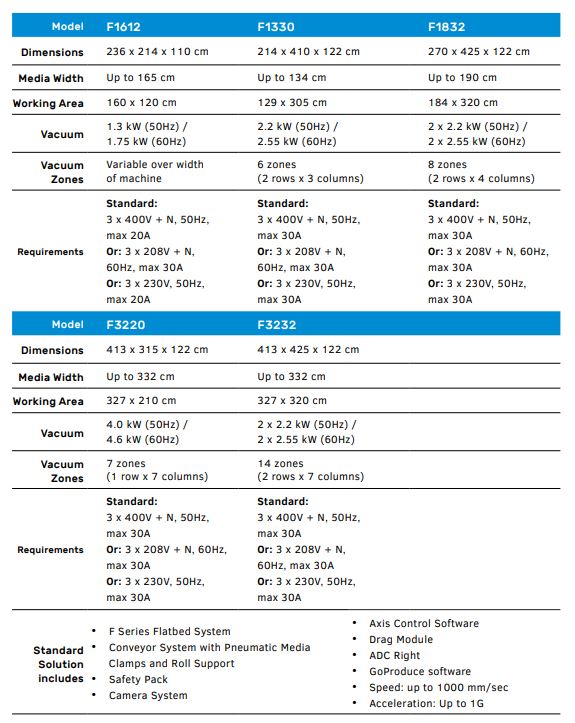

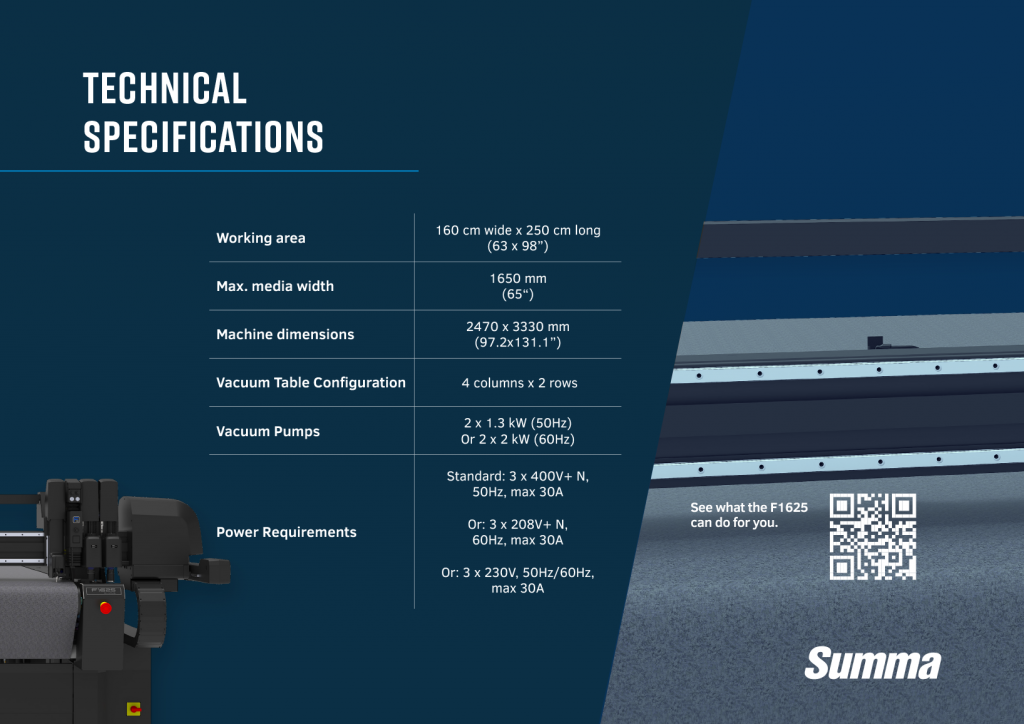

Technische specificaties Summa F-series vlakbed snijtafels



Inspirerende applicaties

Prijsoverzicht

Hieronder vindt u het complete prijsoverzicht van de Summa vlakbed snijtafels.

Deze tafels kunnen geconfigureerd worden voor het snijden of frezen van de meest diverse materialen maar dienen in functie van uw applicaties met de juiste opties, modules en tools te worden voorzien.

U vindt in de uitleg bij de modules & tools terug waarvoor deze geschikt zijn. Aarzel echter niet ons te consulteren voor hulp bij het samenstellen van de ideale configuratie voor het realiseren van uw diverse applicaties.

SKUNaamPrijs
F1612-32Summa F1612 vlakbed snijtafel, werkformaat 160 x 120 cm, geleverd inclusief vacuümpomp 1,3 kW met sound absorber, conveyor belt doorvoersysteem met 3 pneumatische mediaklemmen en rolafwikkelaar, inclusief camerasysteem voor contoursnijden & safetykit met laserstraal beveiliging.Log in voor prijzen
F1432-32Summa F1432 vlakbed snijtafel, werkformaat 137x 320 cm, geleverd inclusief vacuümpomp 2,3 kW met sound absorber, conveyor belt doorvoersysteem met 3 pneumatische mediaklemmen en rolafwikkelaar, inclusief sleepmesmodule, inclusief camerasysteem voor contoursnijden & safety system.Log in voor prijzen
F1832-32Summa F1832 tafel, werkformaat 180 x 320 cm, geleverd inclusief 2 vacuümpompen 2,3 kW met sound absorber, conveyor belt doorvoersysteem met 6 pneumatische mediaklemmen en rolafwikkelaar, inclusief sleepmesmodule, inclusief camerasysteem voor contoursnijden & safetykit met laserstraal beveiliging.Log in voor prijzen
F3220-32Summa F3220 tafel, werkformaat 327 x 210 cm, geleverd inclusief 1 vacuümpomp 2,3 kW met sound absorber, conveyor belt doorvoersysteem met 6 pneumatische mediaklemmen en rolafwikkelaar, inclusief camerasysteem voor contoursnijden & safetykit met laserstraal beveiligingLog in voor prijzen
F3232-32Summa F3232 tafel, werkformaat 327 x 320 cm, geleverd inclusief 2 vacuümpompen 2,3 kW met sound absorber, conveyor belt doorvoersysteem met 6 pneumatische mediaklemmen en rolafwikkelaar, inclusief camerasysteem voor contoursnijden & safetykit met laserstraal beveiligingLog in voor prijzen

Diverse opties met betrekking tot electrische aansluiting, veiligheid, mediatransport & software

SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9231Aanpassing naar 3 x 230 V (3 fase) - Field upgrade - voor Summa F1612Log in voor prijzensumma-f1612
INST24R1Installatie assistentie door Summa (regio 1)Log in voor prijzensumma-f1432 summa-f1612 summa-f3220 summa-f3232 summa-f1832
500-9155Extentiekit aanzuigleiding vacuümtafel 12 m (voor F1832 & F3232)Log in voor prijzensumma-f3232 summa-f1832
500-9156Extentiekit aanzuigleiding vacuümtafel 25 m (voor F1832 & F3232)Log in voor prijzensumma-f3232 summa-f1832
500-9165Extentiekit aanzuigleiding vacuümtafel 12 m (voor F1432 & F3220)Log in voor prijzensumma-f1432 summa-f3220
500-9166Extentiekit aanzuigleiding vacuümtafel 25 m (voor F1432 & F3220)Log in voor prijzensumma-f1432 summa-f3220
INST24R2Installatie assistentie door Summa (regio 2)Log in voor prijzensumma-f1432 summa-f1612 summa-f3220 summa-f3232 summa-f1832
INST24R3Installatie assistentie door Summa (regio 3)Log in voor prijzensumma-f1432 summa-f1612 summa-f3220 summa-f3232 summa-f1832
SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9125ADC Right, Automatic Depth Control unit, geinstalleerd langs rechterkant - (Field update voor Summa F1612)Log in voor prijzensumma-f1612
500-9220Set met 4 paalhouders voor makkelijke montage meegeleverde veiligheidspalenLog in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832
SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9120Korf voor het opvangen van snijwerk of afval - voor Summa F1612Log in voor prijzensumma-f1612
500-9121Inklapbare stevige extentietafel, formaat 180 x 90 cm - voor Summa F1612. Kan zowel voor als achter het toestel bevestigd worden.Log in voor prijzensumma-f1612
500-9121 (2x)Set 2 stuks Inklapbare extentietafel, formaat 180 x 90 cm - voor Summa F1612Log in voor prijzensumma-f1612
500-9140Transportbandverlening voorzijde (conveyor extention)Log in voor prijzensumma-f1612
500-9412Heavy Duty Roll Support voor F1832Log in voor prijzensumma-f1612
500-9122Roll-up systeem voor F1612Log in voor prijzensumma-f1612
500-9410Heavy Duty Roll Support voor F3220 en F3232Log in voor prijzensumma-f1612
SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9501CSummaFlex Pro software met camera support voor optische herkenning voor ondersteuning "print & cut" workflow (incl. barcode extensie)Log in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832
500-9511SUMMA GO PRODUCE - Upgrade voor SummaFlex ProLog in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832
500-9515SUMMA GO PRODUCE - Update 1.x to 2.xLog in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832
500-9516SUMMA GO PRODUCE - Lifetime updatesLog in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832
500-9513SUMMA GO PRODUCE - Pro PackLog in voor prijzensumma-f1330 summa-f1612 summa-f2630 summa-f1832

Prijzen beschikbare modules & tools

Drag Module Summa F-series vlakbed snijtafels

Sleepmodule voor gebruik met Summa F-series vlakbed snijtafels

Deze sleepmodule is geschikt voor gebruik met de F-series vlakbed snijtafels van Summa en laat toe om met sleepmessen te werken waarmee tot 600 g druk kan uitgeoefend worden.
Ook zijn balpennen & viltstiften op deze module te monteren.

Deze module wordt ook standaard met de Summa F-Series vlakbed snijplotters meegeleverd.

Gebruik deze module voor het snijden van :

  • Papier tot 200 g/m2
  • Monomere, polymere, gegoten zelfklevende folies
  • Zelfklevend textiel & zelfklevend spandoekmateriaal

SKUNaamPrijs
500-9300Sleepmodule, inclusief standaard sleepmes houder (ref 391-332) & sleepmes 36°, offset 0.45 mm (5 stuks)Log in voor prijzen

Tangential Module - voor Summa F-series vlakbed snijtafels

Tangentiele module voor gebruik met Summa F-series vlakbed snijtafels

Met de tangentiele module kan tot 10 kg neerwaardse druk worden uitgeoefend en een horizontale druk tot 20 kg. Deze module kan worden uitgerust met diverse tools, die van een barcode voorzien zijn die herkend worden door de software. Enkel bij gebruik van de correcte tool zal de machine haar taak opstarten.

Volgende tools zijn voor de tangentiele kop beschikbaar :

  • Electronisch oscillerende tool
  • Pneumatisch oscillerende tool
  • Kisscut tool
  • Cutout tool met enkele snijkant
  • Cutout tool met dubbele snijkant
  • Heavy duty cutout tool
  • Rilwielen
  • V-Cut tools

SKUNaamPrijs
500-9310Tangentiele module, waarop diverse tangentiele tools kunnen bevestigd worden.Log in voor prijzen

Rotary Module voor Summa F-series vlakbed snijtafels

Roterende module voor de Summa F-series vlakbed snijtafels

Deze module beschikt over een tienhoekig (decanaal) gecontroleerd tangentiaal mes dat door een electronische motor wordt aangedreven en dat diverse materialen kan snijden, maar in hoofdzaak voor textiel wordt ingezet.

  • Vliesdoek
  • Vilt
  • Dun textiel (geweven of gebreid)
  • Synthetisch textiel
  • Technisch textiel
  • Verpakkingsschuim
  • Diverse types schuim (pu, …) tot 5 mm dikte

SKUNaamPrijs
500-9361Module met roterend mes, wordt geleverd inclusief 1 decagonaal mes van 28 mmLog in voor prijzen

routingmodule voor Summa F-series vlakbed snijtafels

Standaard freesmodule voor gebruik met Summa F-series vlakbed snijtafels

De Standaard freesmodule, geschikt voor gebruik met de Summa F-series vlakbed snijtafels, heeft een 1 kW motor die de meest solide plaatmaterialen die in de grafische en sign industrie worden gebruikt, kan verwerken. Hardschuim PVC, acryl en met aluminium bedekt schuimkarton, maar ook hout en MDF.

  • Kanaalplaten
  • PVC Hardschuimplaten (Forex – …)
  • Polycarbonaat
  • Alu-schuimplaten (Dibond – Alucobond – …)
  • MDF
  • Acrylaatplaat (Plexi – …)

SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9497Standaard Freesmodule voor de Summa F1432, geleverd inclusief brush systeem, aansturing voor stofzuiger, houders voor 3, 4, 6 & 8 mm freesbits, 4 mm bit (1 stuk) & 2 rollen beschermende mat 1300 mm x 11,4 meter x 2 mm dikte (ref 500-9336)Log in voor prijzensumma-f2630
500-9496Standaard Freesmodule voor de Summa F1612, geleverd inclusief brush systeem, aansturing voor stofzuiger, houders voor 3, 4, 6 & 8 mm freesbits, 4 mm bit (1 stuk) & 1 rol beschermende mat 1530 mm x 11,4 meter x 2 mm dikte (ref 500-9333)Log in voor prijzensumma-f1612
500-9498Standaard Freesmodule voor de Summa F1832, geleverd inclusief brush systeem, aansturing voor stofzuiger, houders voor 3, 4, 6 & 8 mm freesbits, 4 mm bit (1 stuk) & 1 rol beschermende mat 1530 mm x 11,4 meter x 2 mm dikte (ref 500-9333)Log in voor prijzensumma-f1832
500-9499Standaard Freesmodule voor de Summa F3220 en F3232, geleverd inclusief brush systeem, aansturing voor stofzuiger, houders voor 3, 4, 6 & 8 mm freesbits, 4 mm bit (1 stuk) & 1 rol beschermende mat 1530 mm x 11,4 meter x 2 mm dikte (ref 500-9333)Log in voor prijzensumma-f1832

Bij gebruik van deze freesmodule dient een stofzuiger te worden gekoppeld. Summa biedt de keuze uit 2 stofzuigers, toestellen met een vermogen van respectievelijk 1.4 kW en 3kW.

SKUNaamPrijs
500-9345Hercules stofzuiger 3kW, voor gebruik met router module. Geleverd met 1 jaar parts-only garantie. Onderhoud noodzakelijk elke 800 werkuren.Log in voor prijzen
500-9331Stofzuiger 1.4 kW voor gebruik met freesmoduleLog in voor prijzen

HF-Router voor Summa F-series vlakbed snijtafels

Hoogfrequent freesmodule & bijhorende tools voor Summa F-series vlakbed snijtafels

De HF freesmodule van Summa is uitgerust met een hoogfrequent spindel met hoger vermogen. Dit leidt tot hogere productiviteit alsook een fijnere afwerking bij harde materialen, zoals bv. bij acrylaatplaat.

  • Kanaalplaten
  • PVC Hardschuimplaten (Forex – …)
  • Polycarbonaat
  • Alu-schuimplaten (Dibond – Alucobond – …)
  • MDF
  • Acrylaatplaat (Plexi – …)

SKUNaamPrijshf:att:pa_geschikt-voor-model
500-9483Hoogfrequent Router module voor de Summa F1432, geleverd inclusief brush systeem, aansturing voor stofzuiger, bithouder & routerbit 4 mm (1 stuk) & 1 rol beschermende mat 1300 mm x 11,4 meter x 2 mm dikte (ref 500-9336)Log in voor prijzensumma-f1330
500-9481Hoogfrequent Router module voor de Summa F1612, geleverd inclusief brush systeem, aansturing voor stofzuiger, bithouder & routerbit 4 mm (1 stuk) & 1 rol beschermende mat 1530 mm x 11,4 meter x 2 mm dikte (ref 500-9333)Log in voor prijzensumma-f1612
500-9485Hoogfrequent Router module voor de Summa F1832, geleverd inclusief brush systeem, aansturing voor stofzuiger, bithouder & routerbit 4 mm (1 stuk) & 1 rol beschermende mat 1530 mm x 11,4 meter x 2 mm dikte (ref 500-9333)Log in voor prijzensumma-f1832
500-9487Hoogfrequent Router module voor de Summa F3220 en F3232, geleverd inclusief brush systeem, aansturing voor stofzuiger, bithouder & routerbit 4 mm (1 stuk) & 2 rollen beschermende mat 1300 mm x 11,4 meter x 2 mm dikte (ref 500-9336)Log in voor prijzensumma-f2630

Bij gebruik van deze freesmodule dient een stofzuiger te worden gekoppeld. Summa biedt de keuze uit 2 stofzuigers, toestellen met een vermogen van respectievelijk 1.4 kW en 3kW.

SKUNaamPrijs
500-9345Hercules stofzuiger 3kW, voor gebruik met router module. Geleverd met 1 jaar parts-only garantie. Onderhoud noodzakelijk elke 800 werkuren.Log in voor prijzen
500-9331Stofzuiger 1.4 kW voor gebruik met freesmoduleLog in voor prijzen

De tangentiele module kan met diverse tools worden uitgerust.





Singe Edge Cutout Tool voor Summa F-series vlakbed snijtafels

Summa Cutout tool met enkele snijkant voor gebruik met Summa F-series vlakbed snijtafels

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series snijtafel voorzien van de tangentiele module.

De cutout tool met enkele snijkant is ontworpen om gedetailleerd te snijden in materiaal tot 6 mm dikte. Een gliding disc met springveer laat gedetailleerd snijden toe en kan op vaste diepte worden ingesteld.

  • Papier tot 200 g/m2
  • Karton 300 – 500 g/m2
  • Zelfklevend vinyl
  • Hardschuimplaat tot 2 mm dikte
  • Polypropyleenplaat tot 1.2 mm dikte
  • Polycarbonaatplaat tot 0.6 mm dikte
  • Magnetische & ijzerhoudende folies
  • Zelfklevend pvc-spandoek & zelfklevend textiel

SKUNaamPrijs
500-9312Tangentiele snijtool voor mesjes met 1 snijkant, inclusief gliding disk & enkelzijdig snijmesje van 65°Log in voor prijzen

Double-Edge-Cutout-Tool voor Summa vlakbed snijtafels

Cutout tool met dubbele snijkant voor gebruik met Summa F-series vlakbed snijtafels

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series vlakbed snijtafel met tangentiele module.

De cutout tool met dubbele snijkant verzekert een minimale slijtage bij het snijden in hardere materialen tot 5 mm dikte. Een gliding disc met springveer laat gedetailleerd snijden toe en kan op vaste diepte worden ingesteld.

  • Papier tot 200 g/m2
  • Karton 300 – 500 g/m2
  • Zelfklevend vinyl
  • Reflecterende folies
  • Hardschuimplaat tot 2 mm dikte
  • Polypropyleenplaat tot 1.2 mm dikte
  • Polycarbonaatplaat tot 0.6 mm dikte
  • Magnetische & ijzerhoudende folies
  • Zelfklevend pvc-spandoek & zelfklevend textiel

SKUNaamPrijs
500-9313Tangentiele snijtool voor mesjes met 2 snijkanten, inclusief gliding disk & 2 mesjes, één met dubbele snijhoek 50° & één met dubbele snijhoek 60°Log in voor prijzen

Heavy Duty Cutout Tool Summa F-series vlakbed snijtafels

Heavy duty cutout tool voor gebruik met Summa F-series vlakbed snijtafels

Om gebruik te maken van deze tool dient u te beschikken over de tangentiele module.

De heavy duty cutout tool is geschikt voor het snijden van dikkere materialen tot 15 mm dikte.

  • Karton 300 – 500 g/m2
  • Zelfklevend vinyl
  • Kanaalplaten tot 5 mm dikte
  • Hardschuimplaat tot 2 mm dikte
  • Polypropyleenplaat tot 1.2 mm dikte
  • Polycarbonaatplaat tot 0.6 mm dikte
  • Magnetische & ijzerhoudende folies
  • Zelfklevend pvc-spandoek & zelfklevend textiel
  • Lakplaten

SKUNaamPrijs
500-9314Tool voor heavy duty messen, inclusief een heavy duty mesje 45° / 90°Log in voor prijzen

Electronic Oscillating Tool Summa F-series vlakbed snijtafels

Electronisch oscillerende tool voor gebruik met Summa F-series vlakbed snijtplotters

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series vlakbed snijplotter met tangentiele module.

Ideaal voor het snijden van golfkarton en schuimkarton tot 25 mm dikte. De elektronisch oscillerende tool wordt aangedreven door een 1kW elektrische motor, die tot 12,000 rpm produceert en het mes op en neer beweegt over een slag van 1 mm. Deze electronisch oscillerende tool vraagt regelmatig service.



  • B-C-E golfkarton
  • Schuimkarton (foamboard)
  • Honinggraat karton
  • Packing

SKUNaamPrijs
500-9320Electronisch oscillerende snijtool, stroke 1 mm, inclusief mesje OT L25 65-85. Deze tool vergt regelmatig onderhoud en wordt aanbevolen per set van 2 te bestellen.Log in voor prijzen

Pneumatic Oscillating Tool voor Summa F-series vlakbed snijtafels

Pneumatisch oscillerende tool voor Summa F-series vlakbed snijtafels

De pneumatisch oscillerende tool, aangedreven door perslucht, beweegt het mes op en neer over een slag van 8 mm. De robuuste constructie van het gereedschap maakt het uiterst geschikt om dik materiaal te snijden, zoals honinggraatkarton, golfkarton, schuimkarton en rubber.

  • Driewandig karton
  • Dubbelwandig karton
  • Verpakkingsschuim
  • Honinggraatkarton van meer dan 10 mm dikte
  • Schuimkarton (foamboard)
  • Reboard, XBoard en soortgelijke producten
  • PVC-schuimplaat

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series vlakbed snijtafel met tangentiele module en een geschikte compressor.

Deze module vraagt regelmatig service.

SKUNaamPrijs
500-9358Pneumatisch oscillerende tool - lange tool (POT-L)Log in voor prijzen
500-9350Pneumatisch oscillerende tool, inclusief 1 snijmes met platte punt L20 T0.63. Voor het gebruik van deze tool dient u over een geschikte compressor te beschikken.Log in voor prijzen

Kiss-Cut-Tool voor Summa F-series vlakbed snijtafels

Kisscut tool voor gebruik met Summa F-series vlakbed snijtafels

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series vlakbed snijtafel met tangentiele module.

Met de mechanisch gestuurde mesdruk is dit gereedschap speciaal ontworpen, om in veeleisende materialen met een dikte tot 1.2 mm contour te snijden. Dit gereedschap heeft ook een verstelbare mesgeleider voor precieze dieptecontrole.

  • Papier tot 200 g/m2
  • Zelfklevende folies
  • Glasfolie
  • Magnetische & ijzerhoudende folies
  • Zelfklevend pvc-spandoek & zelfklevend textiel



SKUNaamPrijs
500-9311Tangentiele kiss cutting tool, inclusief verenset waarmee de druk ingestelt kan worden tot 120 g, 650 g & 1800 g druk, inclusief standaard mesgeleider voor mesjes 36° (ref. 395-348) & één standaard mesje 36°Log in voor prijzen

Creasing Tool voor Summa F-series vlakbed snijtafels



Riltool voor de Summa F-series vlakbed snijtafels

Om gebruik te maken van deze tool dient u te beschikken over een Summa F-series vlakbed snijtafel met tangentiele module.

Met deze tool kan u rillen en plooien maken en is geschikt voor gebruik met :

    • Papier
    • Karton/m2
    • Golfkarton
    • Polypropyleen
    • PVC materialen



Er zijn meerdere riltools beschikbaar, telkens geoptimaliseerd voor bepaalde materiaaltypes en waarbij verschil zit in diepte en radius.

creasing tool toebehoren

  • n° 1 : ref 500-9325 – D25 R3 W8 – voor golfkarton C-B-C (4.7 mm)
  • n° 2 : ref 500-9326 – D25 R1.5 W8 – voor golfcarton B-C (3 – 4 mm)
  • n° 3 : ref 500-9327 – D25 R0.75 W1.5 – voor golfkarton E-B (1.5 – 3 mm)
  • n° 4 : ref 500-9328 – D15 R0.35 W0.7 – 2 pt – voor karton 300 – 500 g/m2 & golfkarton E (1.5 mm)
  • n° 5 : ref 500-9329 – D15 R0.17 W0.35 – 1 pt, voor polypropyleen bladen <= 1.2 mm

SKUNaamPrijs
500-9325Tool om rillen (creasing), D25 R3 W8 H7Log in voor prijzen
500-9329Tool om te rillen (creasing), D15 H1.5 - 1PTLog in voor prijzen
500-9328Tool om te rillen (creasing), D15 R0.35 W0.7 H1 - 2PTLog in voor prijzen
500-9327Tool om te rillen (creasing), D25 R0.75 W1.5 H1.5 - 2PTLog in voor prijzen
500-9326Tool om te rillen (creasing), D25 R1.5 W8 H5.5Log in voor prijzen

V-Cut-Tool voor Summa F-series vlakbed snijtafels

V-Cut tools

De V-Cut tools, beschikbaar in 5 hoeken, zijn geschikt om een V-vormige groef te snijden in harde sandwichborden en in composiet schuimkarton. Afhankelijk van de densiteit van het materiaal kunnen materialen tot 27 mm dikte van een V-groef worden voorzien. Per hoek heeft u een apparte tool nodig, waarvan men de mesjes uiteraard kan vervangen.

  • Honinggraat karton
  • Reboard, X-Board en vergelijkbare producten
  • Schuimkarton

Om gebruik te maken van deze tools dient u te beschikken over de tangentiele module.

vcut-tools-e1503759868468 - voor Summa F-series vlakbed snijtafels

SKUNaamPrijs
500-9340V-Cut tool 0°, inclusief set messen 0.9 mm (5 stuks) & 1 hard metalen V-Cut mesLog in voor prijzen
500-9341V-Cut tool 15°, inclusief set messen 0.9 mm (5 stuks) & 1 hard metalen V-Cut mesLog in voor prijzen
500-9342V-Cut tool 22.5°, inclusief set messen 0.9 mm (5 stuks) & 1 hard metalen V-Cut mesLog in voor prijzen
500-9343V-Cut tool 30°, inclusief set messen 0.9 mm (5 stuks) & 1 hard metalen V-Cut mesLog in voor prijzen
500-9344V-Cut tool 45°, inclusief set messen 0.9 mm (5 stuks) & 1 hard metalen V-Cut mesLog in voor prijzen

Downloads
