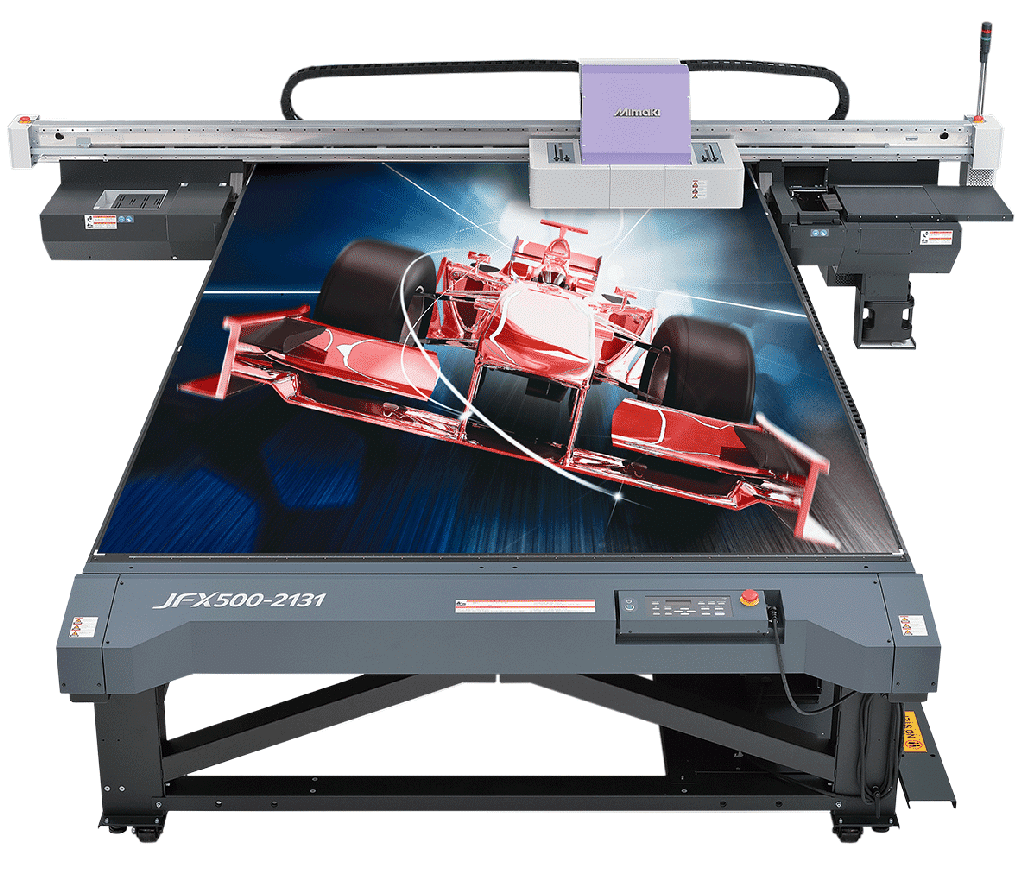

Mimaki JFX500-2131 Flatbed led-uv printer

Login to see prices

Product beschrijving

De Mimaki JFX500 LED-UV flatbed printer drukt tegen hoge snelheid met een fantastische printkwaliteit en beschikt over een drukoppervlak van maar liefst 2100 x 3100 mm !

JFX500-2131



Een echte flatbed met een topsnelheid van 60m² per uur !

Een vacuümtafel met een maximaal printformaat van 2m10 bij 3m10, milieuvriendelijke LED-UV technologie, hoge printsnelheden tot 60 m2 per uur, een fantastische printkwaliteit, een operatorvriendelijk design, geavanceerde mogelijkheden om witte inkten, vernis & primer te drukken en diverse features die zorgen voor een optimale bedrijfszekerheid.

Printsnelheid van de JFX-500 voorzien van 2 keer 4 kleuren:

Voor maximale performantie wordt de printer het best uitgerust met 2 keer 4 kleuren zodat met printsnelheden tot 60 m2/u kan realiseren. Uiteraard kan men in deze configuratie geen wit, vernis of primer drukken.

– 300 x 450 dpi, 3 pass : 60 m2/u
– 300 x 450 dpi, 6 pass : 47 m2/u
– 600 x 600 dpi, 8 pass : 37 m2/u
– 600 x 900 dpi, 12 pass : 26 m2/u
– 1200 x 1200 dpi, 16 pass : 10.5 m2/u

Ook snel bij het drukken van witte inkt, vernis en primer :

De printer kan eveneens worden uitgerust met naar keuze wit, vernis of primer. Het is niet mogelijk om ze alle 3 gelijktijdig in de printer te hebben maar wel 2 van de 3. Dus ofwel wit met vernis, ofwel wit met primer, ofwel vernis met primer. Daarbij worden volgende snelheden bekomen :

– 300 x 450 dpi, 3 pass : 45 m2/u
– 600 x 600 dpi, 8 pass : 26 m2/u
– 600 x 900 dpi, 12 pass : 18 m2/u
– 1200 x 1200 dpi, 16 pass : 7 m2/u

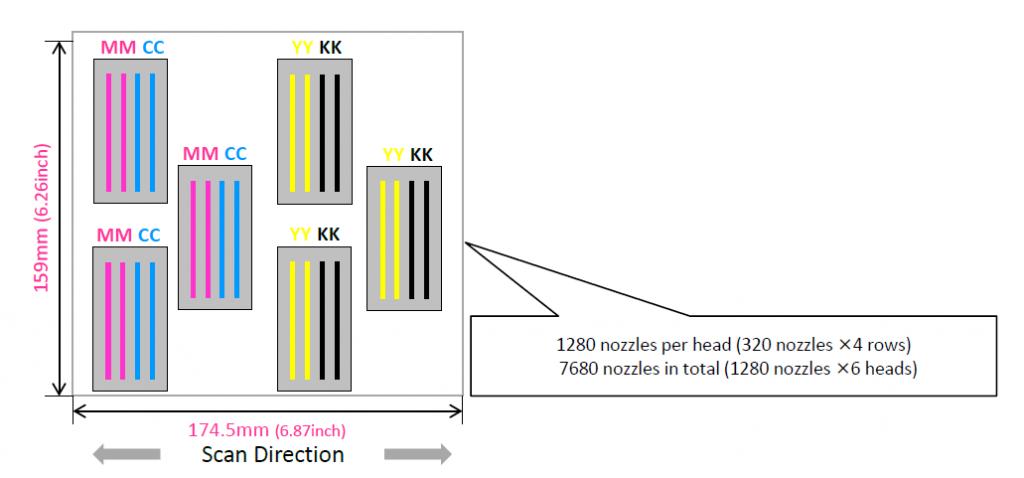

6 Printkoppen in staggered configuratie

De printheads van de Mimaki JfX500 staan staggered geconfigureerd. Elke printkop beschikt over 4 rijen van 320 nozzles.

Mimaki JFX500 printheads

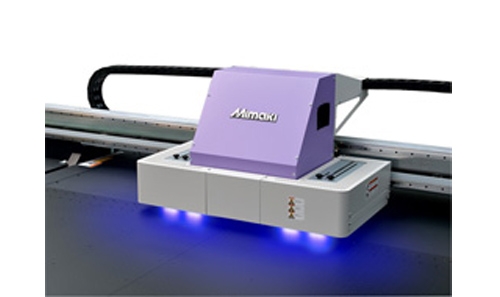

Inkten instant droog dankzij de milieu- en budgetvriendelijke Mimaki LED-UV curing technologie

Door het contact met het UV-licht is de inkt onmiddellijk droog. De hiervoor gebruikte LED-UV lampen hebben daarbij een verwachte levensduur van 5000 uren, en creëren zeer weinig warmte. Deze LED-UV lampen dienen daarenboven niet op te warmen en lichten enkel op wanneer ze zich boven het te drogen oppervlak bevinden.

Dankzij de LED-UV lampen bij de Mimaki JFX500 wordt het bedrukte materiaal hoogstens opgewarmd tot 30 graden, verliest men geen opwarmtijd en is het energieverbruik ten gevolge van de curing verwaarloosbaar klein.

LED-UV lampen produceren geen ozon, waardoor men zich de kosten van een afzuiging kan besparen, en deze lampen zijn in tegenstelling tot traditionele kwikzilver uv-lampen als afval niet problematisch voor het milieu.

Mimaki JFX500-2131 led-curing

Ook op vlak van printkwaliteit scoort de Mimaki JFX500 !

Printresoluties tot 1200 dpi

De printresolutie is instelbaar tot 1200 dpi. De LED-UV technologie zorgt voor minimale dotgain of puntvergroting waardoor haarscherpe afdrukken worden bekomen. Deze extreme drukkwaliteit maakt zelfs 2 punt teksten perfect leesbaar.

Ook bij bidirectioneel printen bekomt men haarscherpe afdrukken dankzij IMS Control.

IMS Control staat voor Intelligent Micro Stepping System. Dit systeem omvat 2 lineaire encoders, 1 aan elke zijde van de tafel. Deze encoders zorgen ervoor dat de inktdruppels met veel meer nauwkeurigheid op het substraat terechtkomen met minder banding-effecten tot gevolg.

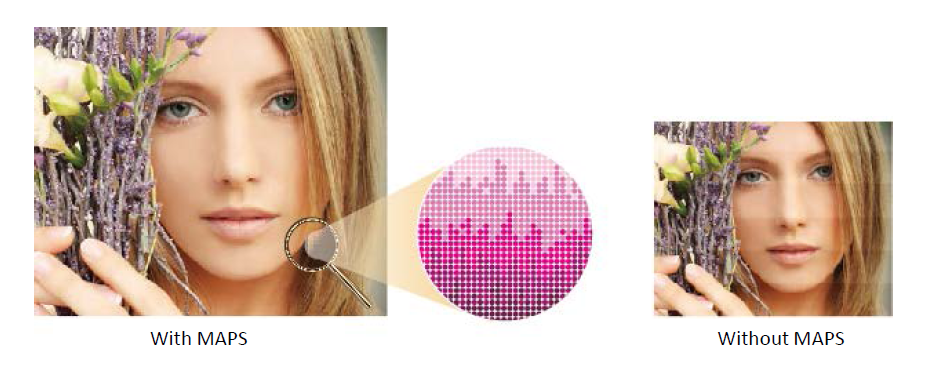

MAPS

Mimaki Advanced Pass technology, kortweg MAPS genoemd, minimaliseert de vorming van banding, waardoor ook bij hogere snelheden bandingvrije printresultaten worden bekomen.

Mimaki JFX500 - maps reduceert banding

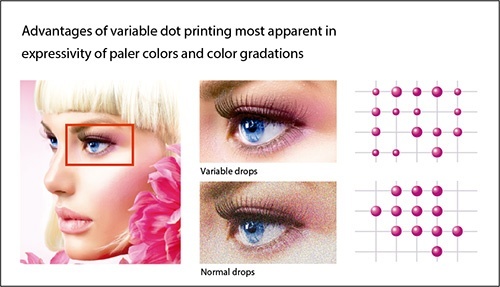

Variabele droptechnologie

De variabele droptechnologie combineert 3 druppelgrotes. Waar de kleine druppeltjes zorgen voor maximale scherpte en precisie, zorgen de grotere druppels voor meer densiteit, wat leidt tot diepere contrastrijkere kleuren, ideaal voor wie fotografische printresultaten nodig heeft.

Mimaki JFX500 variable drop technologie



Witte inkt, vernis & primer

De JFX500 kan worden uitgerust met naar keuze wit, vernis of primer. Het is niet mogelijk om ze alle 3 gelijktijdig in de printer te hebben maar wel 2 van de 3. Dus ofwel wit met vernis, ofwel wit met primer, ofwel vernis met primer.

Door de Mimaki JFX500 te voorzien van witte inkt kunnen ook donkere & transparante substraten worden bedrukt. Bij donkere substraten wordt een witte onderlaag gedrukt met daarboven dan de kleuren. Bij het bedrukken van transparante materialen kan het wit zowel als onderlaag of als bovenlaag worden gedrukt. Dit telkens in 1 stap. Bij transparanten kan men zelfs kleur wit kleur drukken, ideaal voor het produceren van topkwaliteit backlit prints.

Door het toestel van vernis te voorzien kunnen prints plaatselijk of volledig van vernis worden voorzien. Daarbij kan de vernis zowel mat, glanzend als embossed (gestructureerd) worden gedrukt. Mat, glanzend en embossed kunnen zelfs gecombineerd worden binnen 1 printjob.

embossed printing Mimaki JFX500

Tenslotte kan het toestel ook van primer worden voorzien. Deze primer wordt daarbij enkel gedrukt waar andere inkten geprint gaan worden zodat de primer onzichtbaar blijft en dus geen kader of rand rondom het beeld gaat creëren. Deze primer zorgt voor een aanzienlijk betere hechting en duurzaamheid.

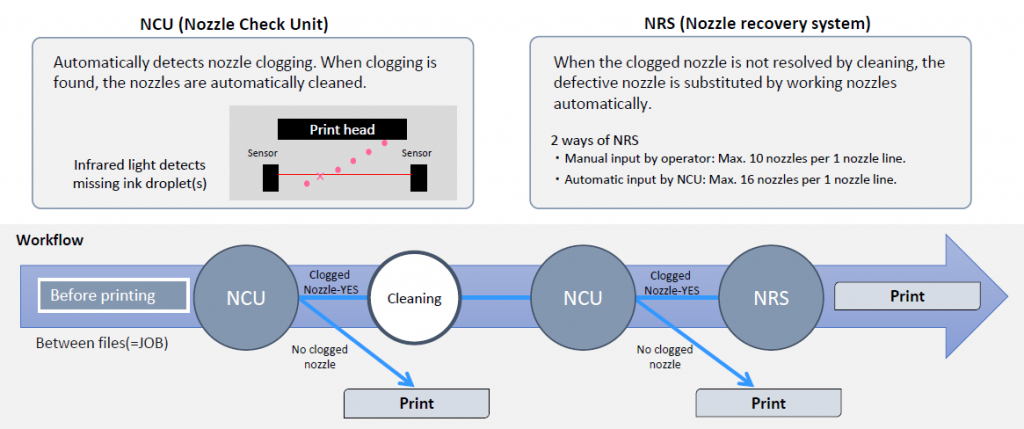

Nozzle check unit & nozzle recovery systeem

De nozzle check unit voorkomt dat de printer gaat printen met verstopte nozzles. Het systeem controleert de nozzle kwaliteit voor een printjob aanvangt. Wanneer nozzles verstopt zitten gaat het toestel deze automatisch reinigen, om ze vervolgens opnieuw te checken. Wanneer nozzles niet gerecupereerd kunnen worden, wordt het nozzle recovery systeem geactiveerd.

Mimaki JFX500 - NCU & NRS verhogen de productiviteit

Dit nozzle recovery systeem houdt in dat de werking van deze nozzle wordt opgevangen door andere nozzles.

Met dit systeem mogen tot 10 nozzles per nozzle-rij verstopt zitten alvorens er zich kwaliteitsproblemen voordoen. Via een instelling kan bepaald worden vanaf hoeveel uitgevallen nozzles per nozzlerij het toestel de werking moet stopzetten en wachten op een interventie.

Het gebruik van het nozzle recovery systeem gaat zonder snelheidsverlies, de Mimaki JFX500 blijft even snel doorprinten.

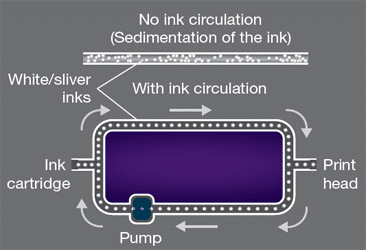

Mimaki Circulation Technology

Met deze technologie wordt de witte inkt door het inkttoevoersysteem gecirculeerd. Hiermee wordt voorkomen dat de zware witte pigmenten zich vastzetten en voor verstoppingen zorgen.

White ink circulation system Mimaki JFX500-2131

Media jam sensor

De media jam sensor stopt de printer bij een aanraking van het materiaal en voorkomt dat de printheads het materiaal kunnen aanraken.

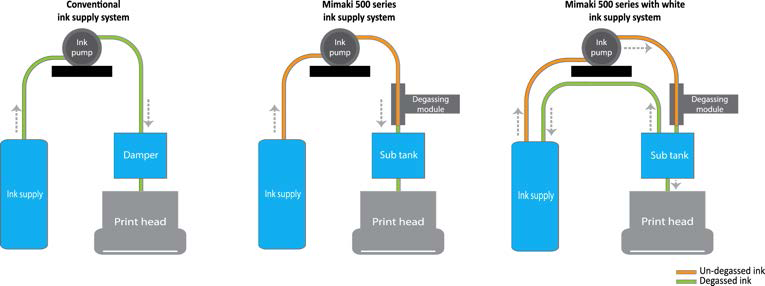

Geintegreerde inkt ontgassings module

Door inkten te ontgassen wordt de inkttoevoer veel stabieler en gaan de nozzles minder snel verstoppen en minder misfirings geven.
Dit resulteert in minder oponthoudt door storingen en een betere printkwaliteit.

degassing unit JFX500

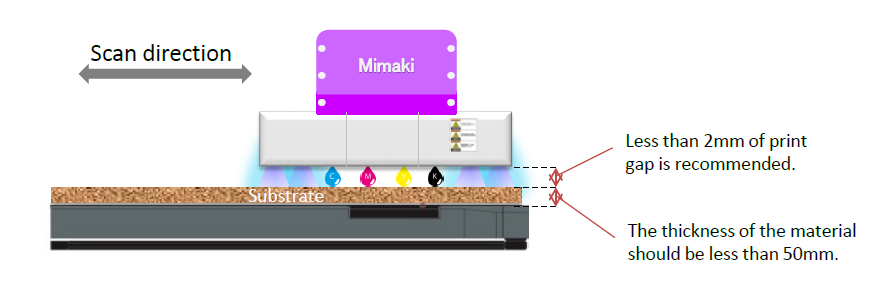

Automatisch meten van de materiaaldikte

Sensoren gaan de dikte meten van het te bedrukken substraat waarna de printkoppen zich op de optimale hoogte gaan positioneren. Dankzij deze eigenschap wordt voorkomen dat het bewegend gedeelte van de printer (de carriage) tijdens het drukken het substraat aanraakt. Daarbij kunnen tot 50 mm dikke materialen worden bedrukt.

JFX500-2131 headgap image

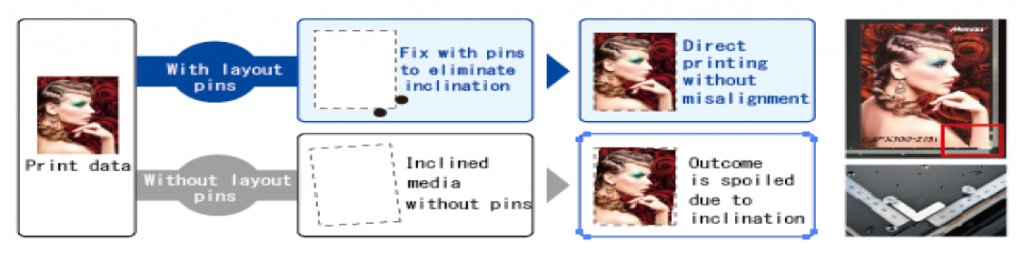

Layoutpins voor optimale positionering op de tafel

Met layoutpins kan men materialen die minstens 3 mm dik zijn makkelijk positioneren op de tafel en zorgen dat de printer start met drukken op de exacte positie waar men de bedrukking wenst.

layoutpins Mimaki JFX500-2131

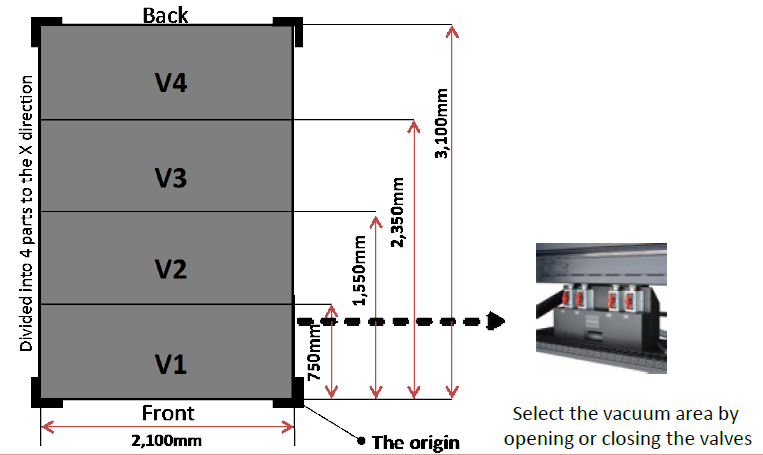

Krachtige vacuuümtafel met 4 zones

De vacuümtafel van de JFX500-2131 is opgedeeld in 4 zones waarvan het vacuuümgedeelte individueel aan of uit kan worden gezet. Dit maakt het mogelijk wanneer kleinere panelen of objecten worden gedrukt om terwijl de printer nog aan het werk is de reeds bedrukte panelen/objecten te verwijderen en de tafel daar reeds terug van onbedrukte panelen/objecten te voorzien.

Mimaki JFX500-2131 vacuumzones

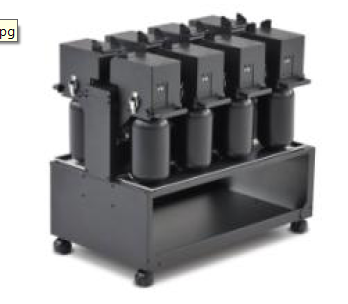

2 liter inkt toevoer systeem
De Mimaki JFX500 is uitgerust met een inktflessensysteem waarbij per kleur 2 liter inkt kan voorzien worden. De inkt wordt aangeleverd in flessen van 1 liter, waarmee men dit systeem kan bijvullen.

Mimaki JFX500-2131 bulk ink system

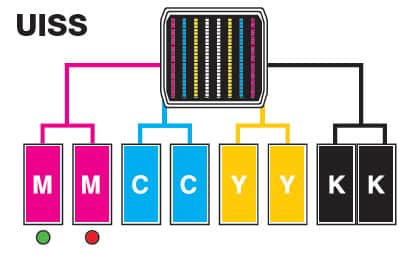

Het Mimaki UISS systeem is van toepassing wanneer men in een 4-kleurenconfiguratie werkt. In zo’n configuratie zijn er voor elke kleur 2 flessen die bijgevuld dienen te worden. Wanneer 1 fles van een bepaalde kleur leeg is schakelt het systeem over naar de volgende fles.

UISS Mimaki JFX500





Mimaki LH-100 inkten, LUS-150 inkten of LUS-200 inkten

Mimaki heeft actueel 3 types inkt ter beschikking die met de JFX500 gebruikt kunnen worden. Bij het kiezen van een inkt wordt gekeken naar de toepassing waarvoor de printer voornamelijk gebruikt gaat worden. Voor algemeen signwerk is de LUS-150 wellicht de meest aangewezen inkt.

De LH100 inkt is een inkt met zeer goede eigenschappen op vlak van kleurenbereik, krasbestendigheid en bestendigheid tegen chemicaliën. Deze inkt is echter niet geschikt om op flexibele substraten te drukken. Deze inkt is bovendien minder UV-bestendig dan de 2 andere types inkt en heeft de neiging om af te breken wanneer panelen worden gefreesd, geplooid of versneden.

De LUS-150 inkt heeft eveneens een groot kleurbereik, is ook goed bestand tegen krassen en chemicaliën. De UV-bestendigheid is beter dan de LH-100 inkt, maar minder dan bij de LUS-200 inkt. Hechtingskracht is eveneens beter dan bij de LUS-150. De inkt heeft minder de neiging te beschadigen bij het frezen, plooien en versnijden.

De LUS-200 inkt tenslotte scoort het best op vlak van UV-bestendigheid, en is minst gevoelig voor beschadiging bij het frezen, plooien en versnijden. Deze inkt beschikt echter over een aanzienlijk kleiner kleurbereikmaar is minder goed bestand tegen krassen en chemicaliën. Wanneer men prints echter van een beschermlaag (laminaat of vernis) gaat voorzien is dit minder belangrijk. LUS-200 inkt is een zéér flexibele inkt die tot 200% uitgerekt kan worden. Deze inkt is daardoor ook zeer geschikt om flexibele materialen mee te bedrukken.

Greenguard Gold Accreditation Certificate

Recent mocht Mimaki voor de diverse JFX-500 inkten een Greenguard Gold Accredition Certificate in ontvangst nemen, een wereldwijd erkent certificaat dat aantoont dat de inkten veilig en ecologisch verantwoord zijn voor gebruik in educatieve en medische omgevingen.

GREENGUARD GOLD LOGO

Inclusief de krachtige Rasterlink 6 ripsoftware

De Mimaki JFX500-2131 wordt steeds geleverd met Mimaki’s Rasterlink ripsoftware. Rasterlink is een gebruiksvriendelijke software ontwikkeld door Mimaki, die uw Mimaki printer optimaal laat functioneren.

rasterlink software

Optioneel met Caldera, Ergosoft of Onyx rip- & workflowsoftware

De Mimaki JFX500 kan ook worden aangestuurt via een Caldera workflow, via Ergosoft Posterprint of via Onyx ripsoftware. Deze ripoplossingen zijn eveneens via Dimix te bekomen.

ripsolutions

Geschikt voor de meest diverse applicaties.

De Mimaki JFX500-2131 is zéér veelzijdig en kan zowel voor signage, decoratieve en industriële applicaties worden ingezet. Onder meer voor het bedrukken van :

  • Hout en MDF
  • Acrylaat en Polycarbonaat
  • Golfpolypropyleen
  • Glas
  • Aluminium
  • Metalen
  • Polyester
  • Schuimpanelen (foamboard)
  • Steen
  • Leder, katoen, textiel, …
  • Karton (golfkarton, reboard, …)

De veelzijdigheid aan materialen die bedrukt kunnen worden maken het toestel inzetbaar voor een oneindig aantal applicaties zoals:

  • Indoor- en outdoor posterpanelen
  • Kunstreproducties
  • Backlit signage
  • Displays
  • Beurspanelen
  • Verpakkingsmaterialen
  • Lenticilar panelen (3D effecten)
  • Bedieningspanelen
  • Promotionele producten (gifts)
  • Fotoproducten
  • Accessoires & gadgets bedrukken

Ook in industriele omgevingen zijn er toepassing te vinden :

  • Veiligheidsvoorziening bedrukken op metalen of plastic labels
  • Bedieningsinstructies drukken op deuren voor electriciteitscabines
  • Logo’s op commerciele of industriele producten drukken

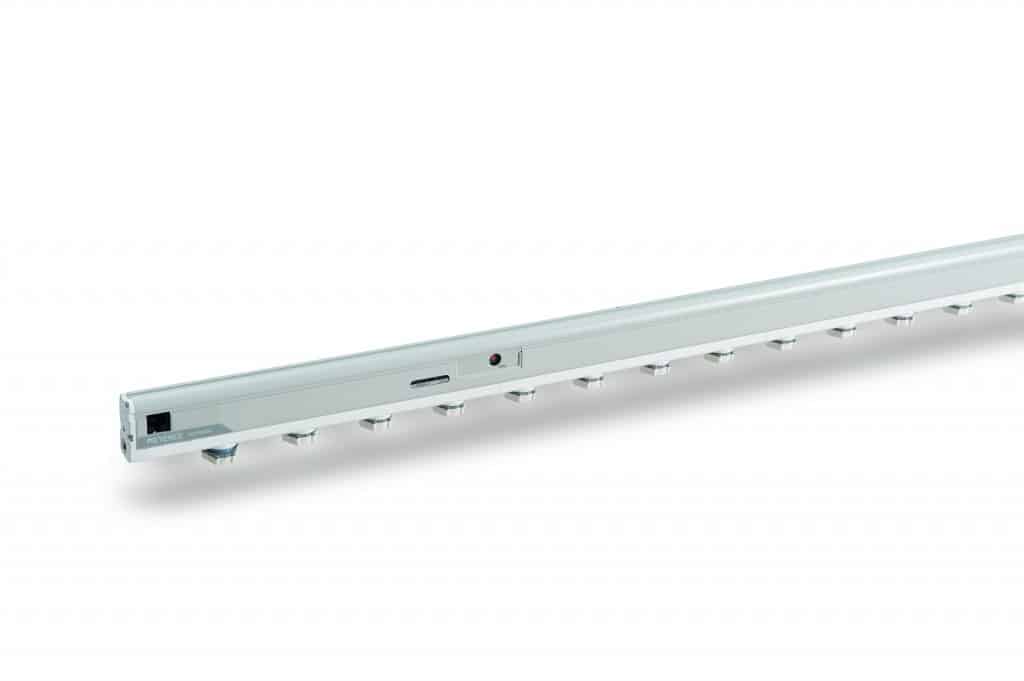

Ionisatiebar

Deze OPT-J0322 ionisatie-kit is een aanbevolen optie. Ze neutraliseert de statische electriciteit die aanwezig is op de printsubstraten waardoor de printkwaliteit en inkthechting verbetert.

Mimaki ionisatiekit voor JFX500

Diverse aanzuigopties voor de vacuümtafel

Standaard is de Mimaki JFX500-2131 reeds uitgerust met een krachtige vacuümpomp die voor de meeste toepassingen wellicht volstaat.

Optioneel zijn er nog krachtiger oplossingen beschikbaar die via een connectiekit gekoppeld kunnen worden :

  • OPT-J0217, enkelfasige vacuümpomp van 1.9kw
  • OPT-J0232, driefasige vacuümpomp van 3.4kw
  • OPT-J0202, connectiekit om de Mimaki JFX500-2131 te connecteren met een vacuümpomp van een ander merk.
  • OPT-J0330, option blower kit. Deze kit is noodzakelijk bij bestelling van OPT-J0217, OPT-J0232 of OPT-J0202.

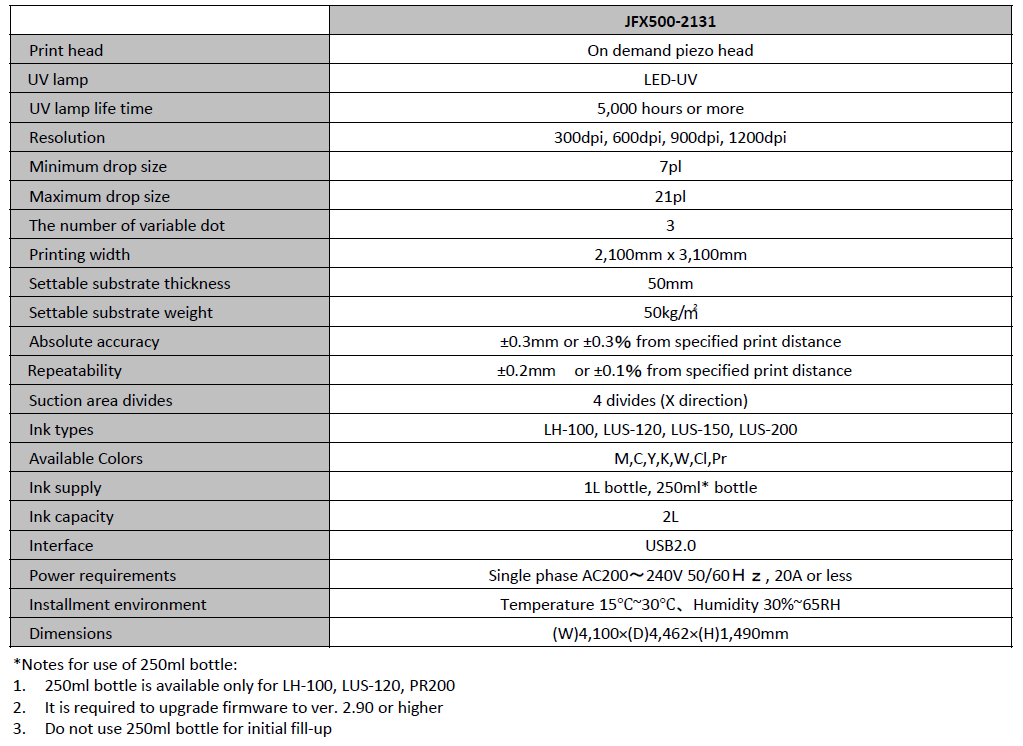

Mimaki JFX500-2131 technische specificaties

Inspirerende applicaties

Flexibiliteit troef met de Mimaki JFX500 led-uv printers.

Vindt hieronder enkele inspirerende toepassingen waarvoor de Mimaki  JFX printers ondermeer kunnen worden ingezet. Heeft u zelf een applicatie waarvan u afvraagt of ze te realiseren is met de Mimaki JFX500 ? Contacteer ons vrijblijvend voor een demo, een gesprek of test-afspraak.

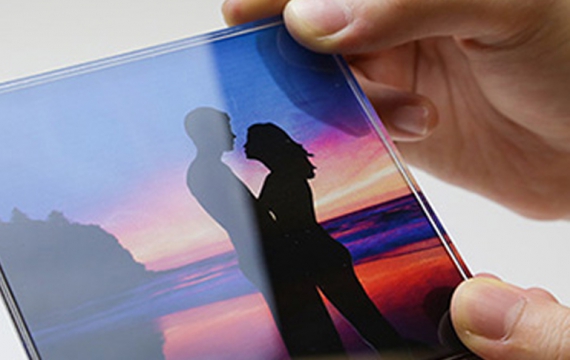

Foto's printen op acrylaatplaat (plexiglass)

De Mimaki JFX printers lenen zich uitstekend om foto's op plexiglas te drukken.

Gebruikelijk wordt het plexiglas daarbij aan de achterzijde bedrukt waarbij bovenop de bedrukking een witte laag wordt geprint die voor contrast dient te zorgen.

Muurdecoratie op aluminium composiet platen

De Mimaki JFX200 en JFX500 lenen zich, dankzij de uitmuntende printkwaliteit uitermate voor het printen van foto's en andere muurdecoraties op plaatmaterialen. Denk daarbij aan alu composiet panelen (dibond, alucobond, ...), MDF, PVC schuimplaten (Forex), etc... .

Zowel de JFX200 als JFX500 kunnen materialen bedrukken tot een maximale dikte van 5 cm.

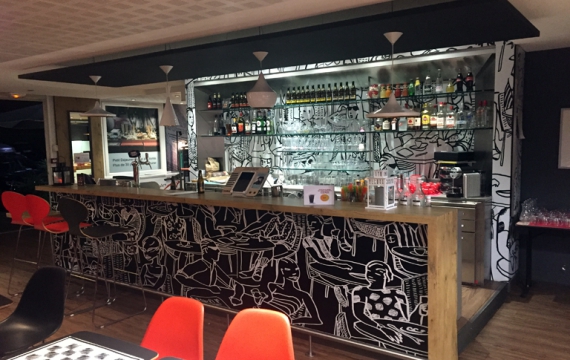

Mimaki JFX applicatie - bedrukking toogmeubel
Exclusieve horeca- en winkelinrichting

De Mimaki JFX printers kunnen ingezet worden voor het produceren van exclusieve horeca en winkelinrichting.

De witte inkt laat ook toe op zwarte of gekleurde ondergronden fantastisch ogende resultaten te realiseren.

Met de JFX200 & JFX500 printers kent uw creativiteit geen grenzen.
Mimaki JFX applicatie - bedrukking tafelblad
Gepersonaliseerde tafelbladen

Deze zwarte horecatafel werd bedrukt met een bordspel.
Mimaki JFX applicatie - bedrukking tafelblad
Tafelblad met bordspel bedrukking

Hier een voorbeeld van een witte tafel bedrukt met een bordspel.

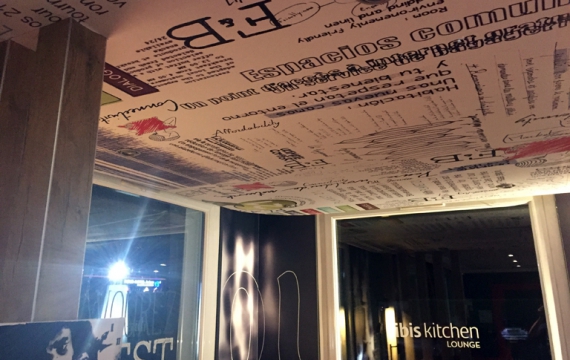

Mimaki JFX applicatie - bedrukking plafondpanelen 2
Interieurinrichting

De Mimaki JFX printers kunnen ook ingezet worden om het plafond van decoraties te voorzien.

In dit voorbeeld werden panelen bedrukt die tegen het plafond werden bevestigd.

Ook de typische plafondtegels die men veel in kantooromgevingen tegenkomt zijn met een Mimaki JFX200 of JFX500 te bedrukken.
Mimaki JFX applicatie - bedrukking plafondpanelen
Interieurinrichting

Hetzelfde plafond in close-up.
Mimaki JFX applicatie - tafelbladen
Meubilair gepersonaliseerd bedrukken

Hier nog een voorbeeld waarbij een Mimaki JFX printer creatief werd ingezet bij het realiseren van meubilair.
Mimaki JFX applicatie - veiligheidssignalisatie borden
Signalisatieborden

De Mimaki JFX200 en JFX500 worden ook veel ingezet voor het produceren van veiligheidsborden.

Deze borden worden veel op golfpolypropyleenplaat, pvc schuimplaten of alu composiet panelen gerealiseerd.
Mimaki JFX applicatie - reclameborden
Dubbelzijdig bedrukte reclamepanelen

De Mimaki JFX200 en JFX500 zijn led-uv printers met een vlakke tafel waarbij de koppen zowel in de X als Y-as over deze tafel bewegen.

Dit biedt in het bijzonder voordelen wanneer panelen of objecten langs beide zijdes bedrukt dienen te worden.

Met een tafel kan men heel precies positioneren, wat onmogelijk is met een printer met een doorvoersyteem.

Wie een flexibele printoplossing wil voor het bedrukken van plaatmaterialen of objecten is dan ook altijd beter af met een vlakke tafel.

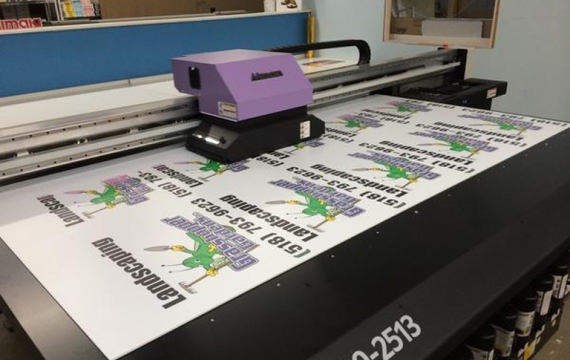

Mimaki JFX applicatie - reclameborden 2
Reclamepaneeltjes drukken

De Mimaki JFX200-2513 printer tijdens het produceren van reclamepaneeltjes
Mimaki JFX applicatie - point of sale displays
Reclamedisplays

De Mimaki JFX200 maakt gebruik van led-uv techniek. Daarbij komt zeer weinig warmte vrij waardoor ook warmtegevoelige materialen, zoals displaykarton, probleemloos te bedrukken zijn.

Na het bedrukken werd dit karton met een vlakbed snijtafel (zoals de Summa F-serie) op contour gesneden zodat het tot een reclamedisplay kon worden geassembleerd.

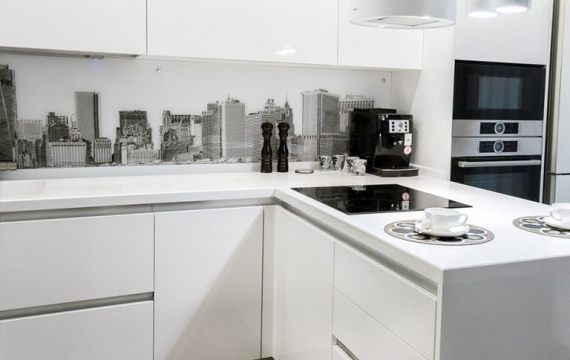

Mimaki JFX applicatie - keukenwand panelen
Gepersonaliseerde keukenwand

Deze onderhoudsvriendelijke keukenwand werd voorzien van een fotobedrukking.

Deze werd gerealiseerd door het beeld in spiegelbeeld op de achterzijde van een acrylaatplaat te drukken met de Mimaki JFX200.
Daarbij werd bovenop de fotobedrukking een laag wit gedrukt voor extra contrast. Om het op de muur te kunnen bevestigen werd bovenop de bedrukking een dubbelzijde klever geplaatst.
Het printen van de foto en de laag wit gebeurt bij deze Mimaki printer in 1 doorgang.
Mimaki JFX applicatie - keukenwand panelen 3
Foto op keukenwand

Dit houtmotief werd met een Mimaki JFX200 op de achterzijde van een acrylaatplaat gedrukt. Daarbij werd bovenop de bedrukken een laag wit gedrukt voor extra contrast. Om het op de muur te kunnen bevestigen werd bovenop de bedrukking een dubbelzijde klever geplaatst.

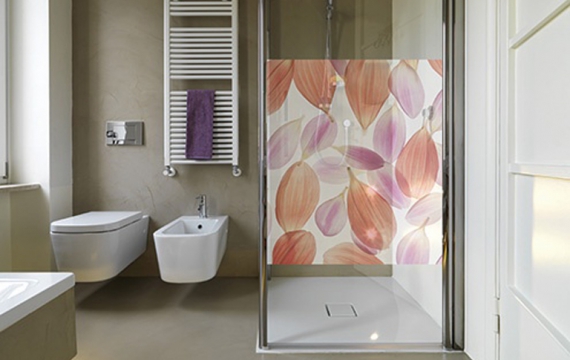

Mimaki JFX applicatie - glaswand douche
Gepersonaliseerde douchewand

Deze glazen doucewand werd met de Mimaki JFX200 vlakbedprinter van een decoratief beeld voorzien. Daarbij werd gebruik gemaakt van witte inkt. Via software kan men de densiteit die men wenst te bekomen instellen van volledig opaak tot bijna doorzichtig.
Mimaki JFX applicatie - keukenwand panelen 2
Foto op keukenwand

Deze afbeelding werd in spiegelbeeld met een Mimaki JFX200 op de achterzijde van een acrylaatplaat gedrukt. Daarbij werd bovenop de bedrukken een laag wit gedrukt voor extra contrast. Om het op de muur te kunnen bevestigen werd bovenop de bedrukking een dubbelzijde klever geplaatst.

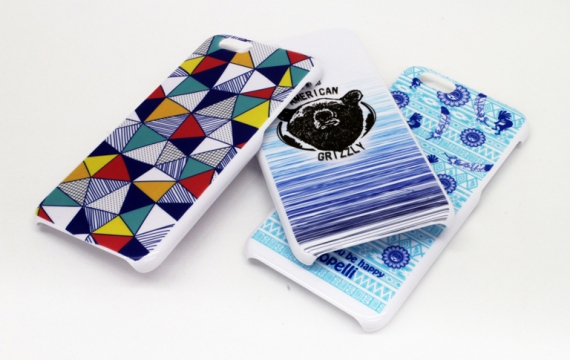

Mimaki JFX & UJF applicatie - telefoonhoesjes
Bedrukken van GSM-covers

Hoewel meestal kleinere Mimaki led-uv printers worden gebruikt om telefoonhoesjes te bedrukken kan dit ook perfect met de Mimaki JFX200. Door de printer van mallen te voorzien waarin de hoesjes geplaatst worden kan in 1 keer een volledige tafel met hoesjes gepersonaliseerd worden bedrukt.

De meegeleverde Mimaki ripsoftware laat daarbij toe om geautomatiseerd per hoesje verschillende beelden (of dezelfde indien men dit wenst) te positioneren zodat ze correct worden gedrukt.

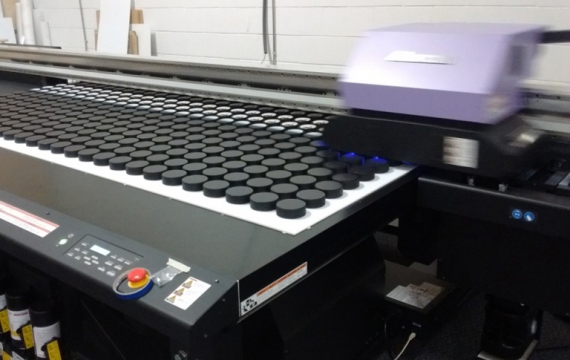

Mimaki JFX printing hockey pucks
Hockeypucks gepersonaliseerd bedrukken

In deze foto zien we de Mimaki JFX200 bij het gepersonaliseerd bedrukken van hockeypucks.

Prijsoverzicht

Prijsoverzicht Mimaki JFX500

Prijzen zijn exclusief starterkit, levering, installatie & opleiding.
Voor een gedetailleerd voorstel neem vrijblijvend contact met ons op.

Art.nrNaamSoort toestelInkt-technologiePrijs
JFX500-2131Mimaki JFX500-2131Flatbed printerLed-UVLog in voor prijzen

Optionele items voor Mimaki JFX500

Art.nrNaamPrijshf:att:pa_geschikt-voor-model
OPT-J0217-1Additionele vacuümunit (enkelfasig 220 V - max 30A)Log in voor prijzenjfx500-2131
OPT-J0322Ionizer kitLog in voor prijzenjfx500-2131
OPT-J0392JFX500 PR-100/200 kitLog in voor prijzenjfx500-2131
